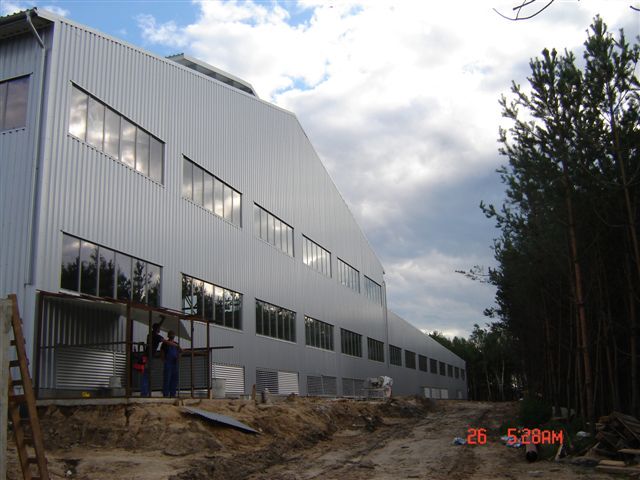

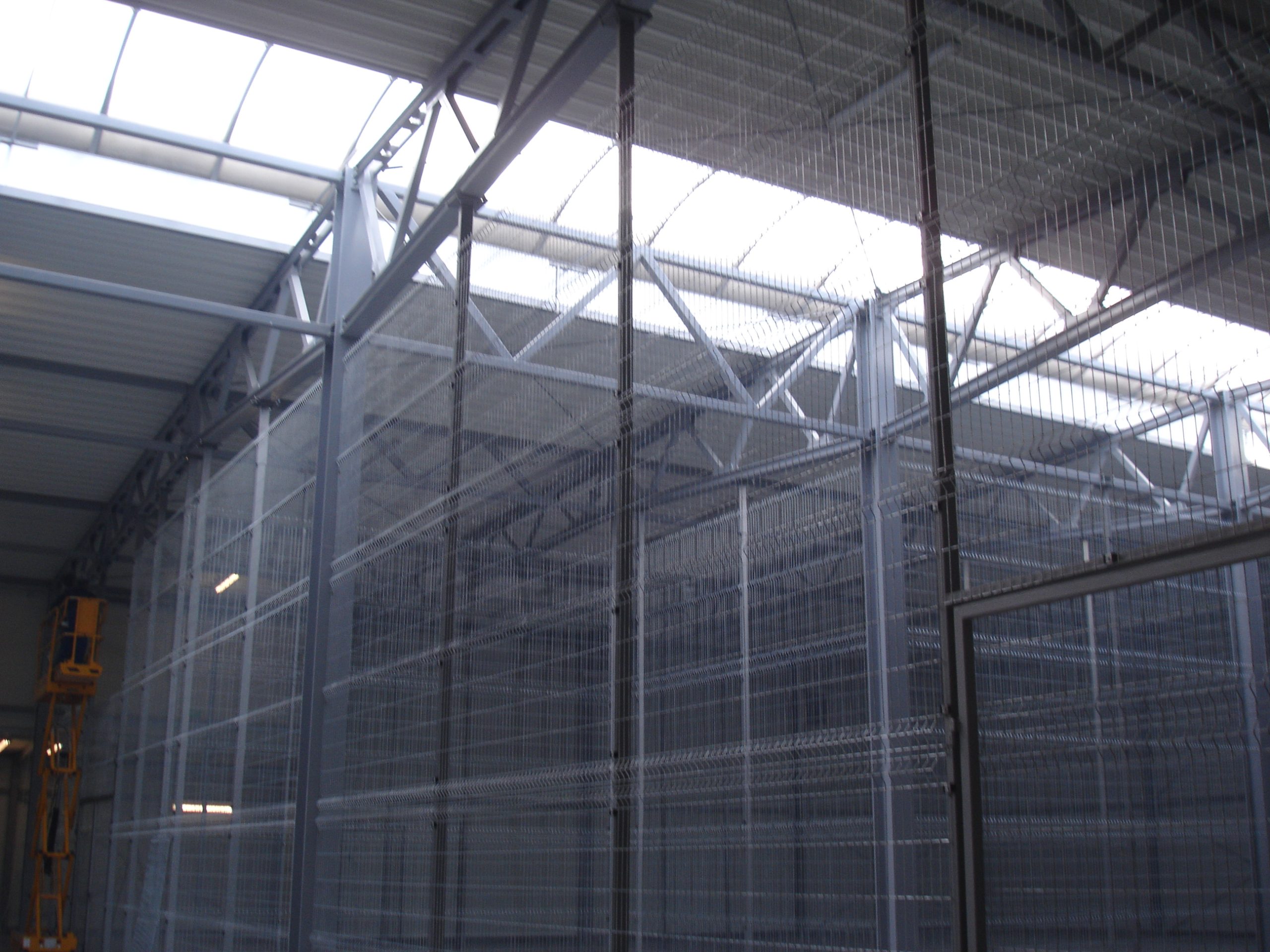

Rozbudowa Huty Szkła TREND GLASS w Radomiu – hala magazynowa i budynek biurowy – PB + PW
Hala stanowi centrum logistyczne z zapleczem socjalno-administracyjnym.

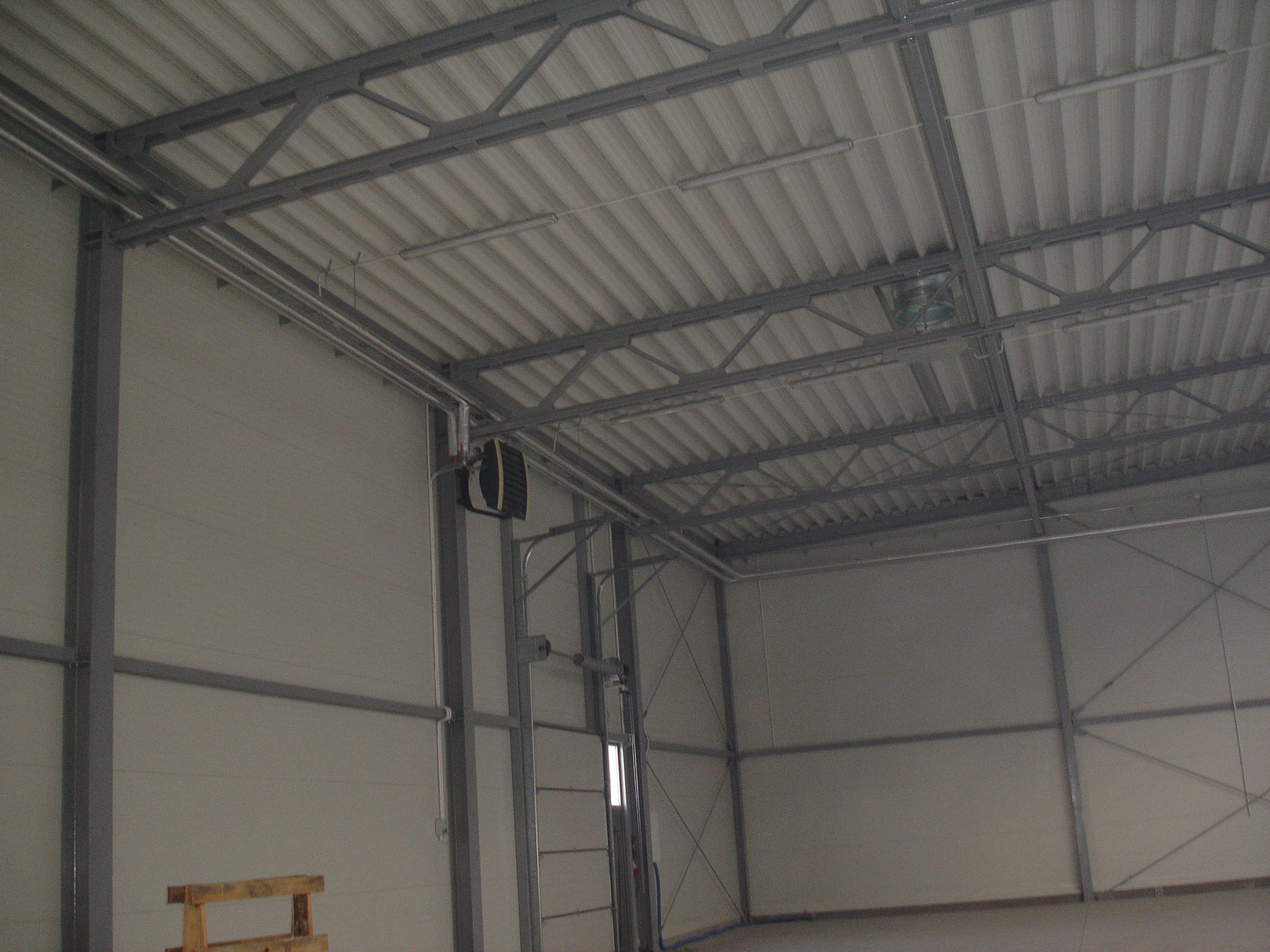

Część magazynowa: jednokondygnacyjny stalowy szkielet ramowy, dwunawowy
o wysokości użytkowej 9,0m w najniższym punkcie wiązara. Rygle ramowe kratowe, słupy typu HEA. Dach bezpłatwiowy z pokryciem blachą trapezową wysokofałdową.
Część magazynowo-biurowa: dwukondygnacyjna. Piętro zaprojektowano w konstrukcji stalowej opierającej się na żelbetowej części parterowej.

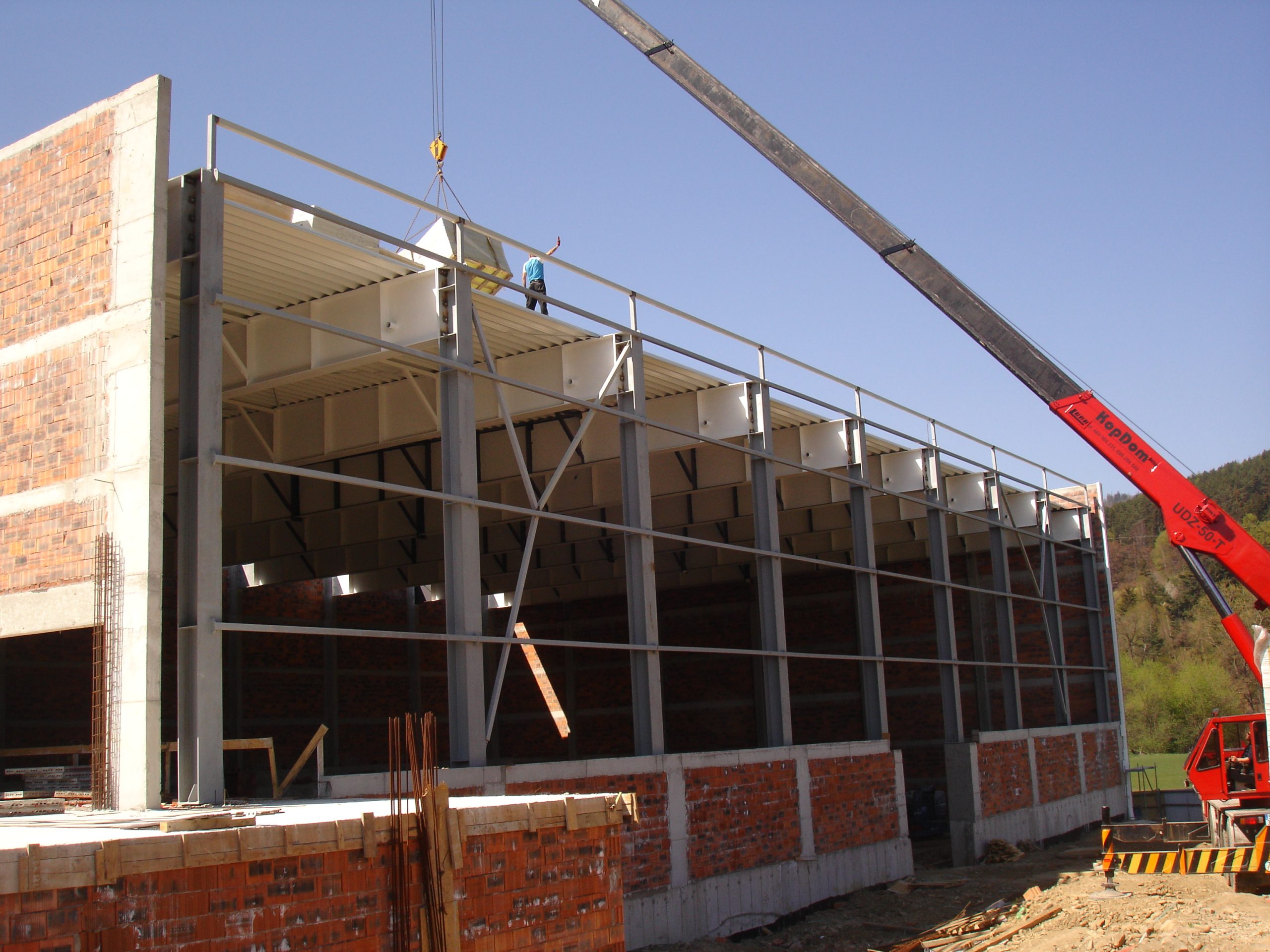

Kryta pływalnia i hala sportowa w Węgierskiej Górce – PB + PW
Zespół sportowy składa się z:
- krytej pływalni z trybunami oraz zapleczem technicznym, sportowym i usługowym
- hali sportowej z trybunami oraz zapleczem sportowym
- łącznika z salą konferencyjną i zapleczem technicznym
1. Kryta pływalnia
a/ konstrukcja główna
Konstrukcja szkieletowa stalowo-żelbetowa. Ramę główną tworzą słupy stalowe typu HKS
i słupy żelbetowe oraz rygle dachowe z blachownicowe. Na słupach żelbetowych na poziomie +4,15m opierają się ramy nośne trybun i części usługowej.
Dach zaprojektowano jako bezpłatwiowy. Pokrycie blachą trapezową wysokofałdową
b/ niecki basenowe
zaprojektowano trzy niecki basenowe – basen sportowy, wielofunkcyjny i brodzik
c/ trybuny
Trybuny zaprojektowano jako układ ram, belek i płyt żelbetowych.

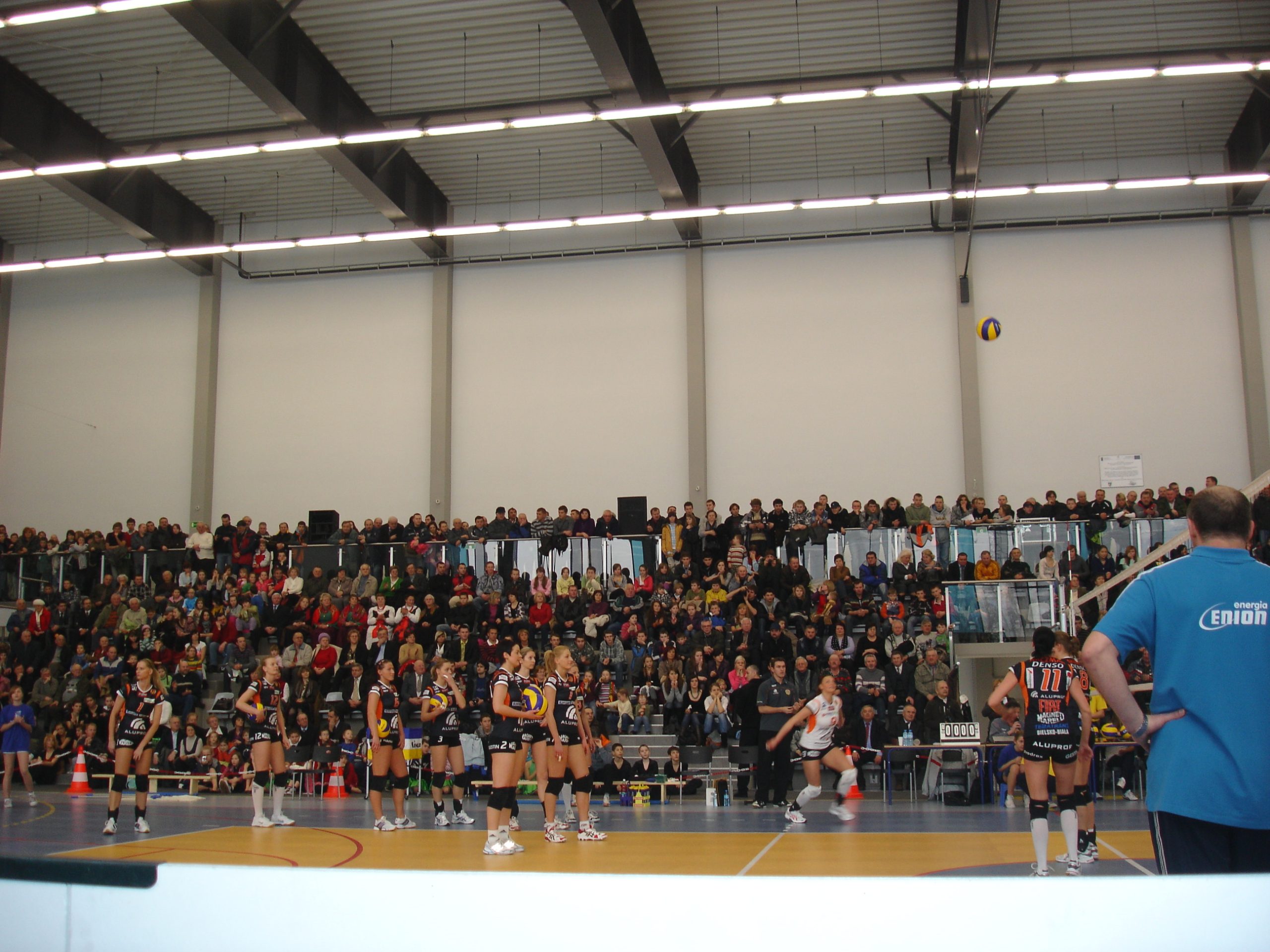

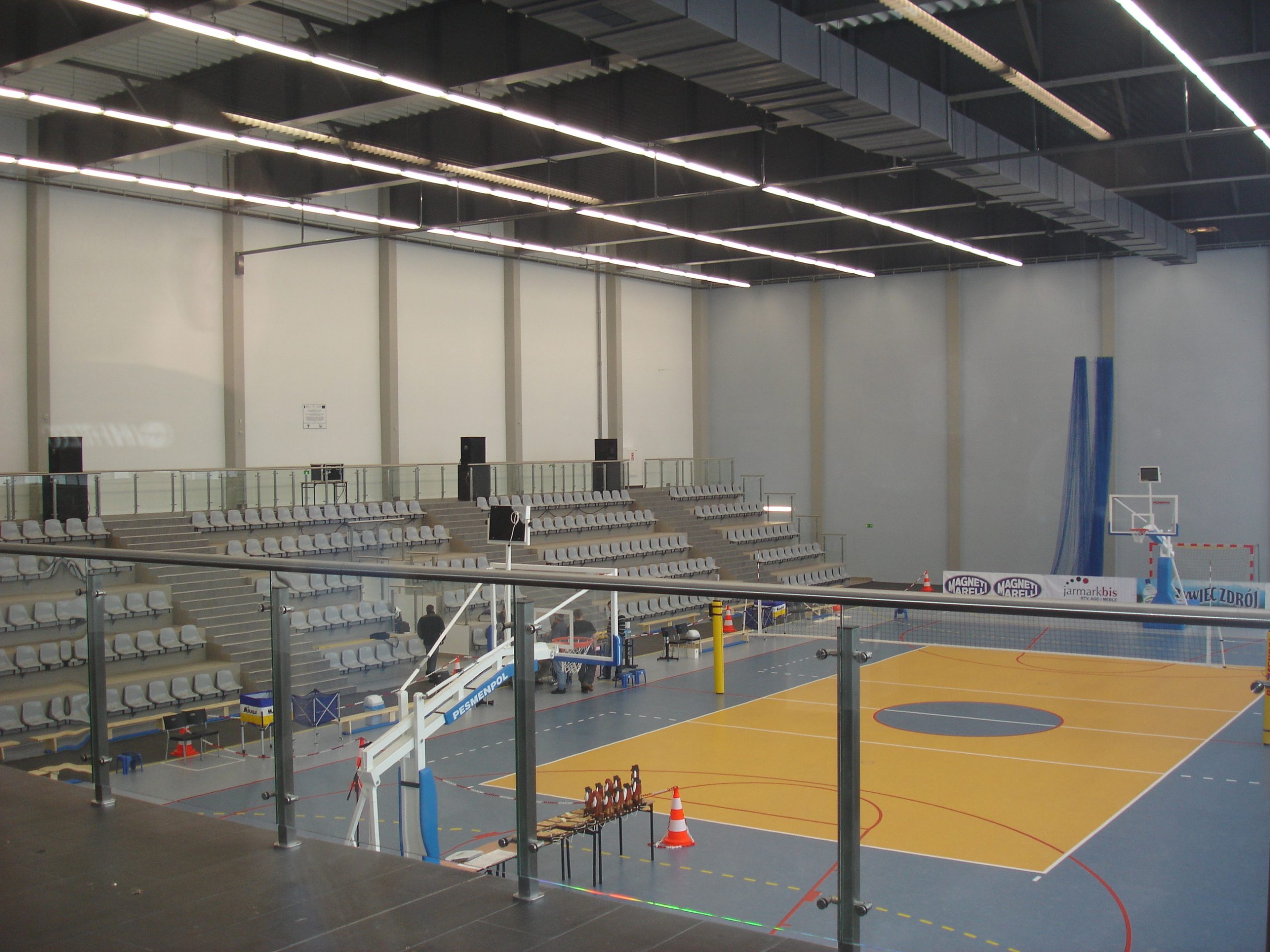

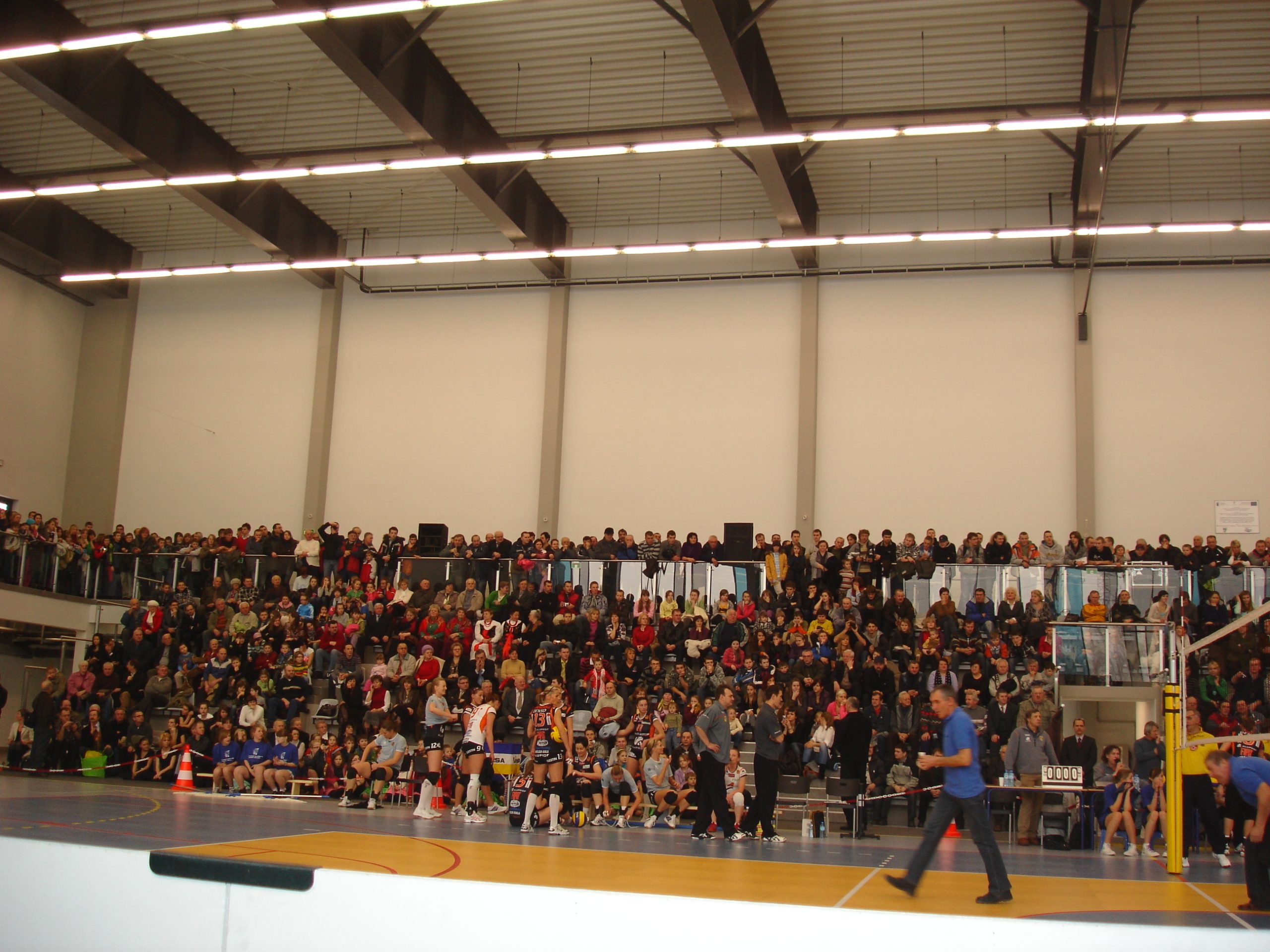

2. Hala sportowa
Słupy stalowe, żelbetowe, pokrycie dachu i układ stężeń jak w krytej pływalni. Analogicznie zaprojektowano trybuny. Na poziomie górnej płyty trybun przewiduje się tylko komunikację.
3. Łącznik
Konstrukcja szkieletowa ze słupami żelbetowymi i stalowymi oraz ryglami stalowymi (IPE, IKS w zależności od rozpiętości).
Łącznik jest częściowo podpiwniczony. Poziom podłogi w piwnicy jest zróżnicowany.
Płyta nad piwnicą zastała zaprojektowana jako żelbetowa wylewana na mokro na układzie słupów i podciągów.
Dach bezpłatwiowy z układem stężeń. Pokrycie blachą trapezową wysokofałdową

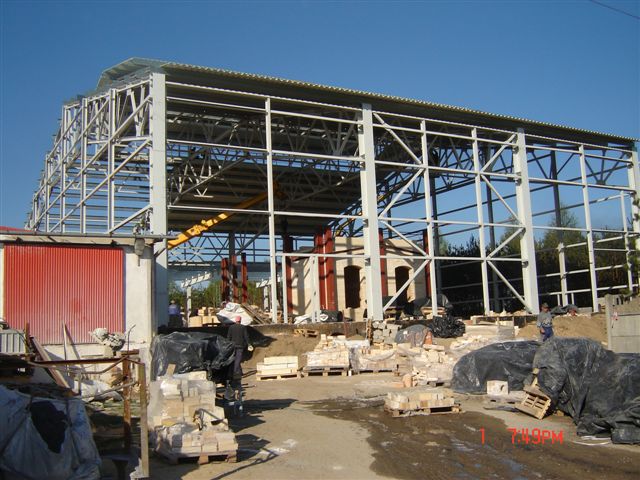

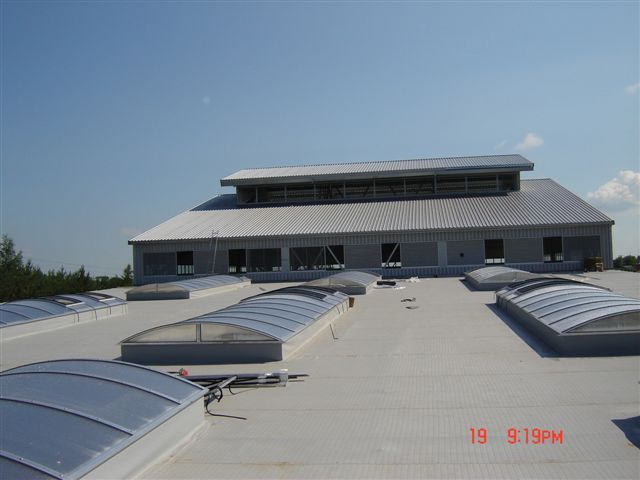

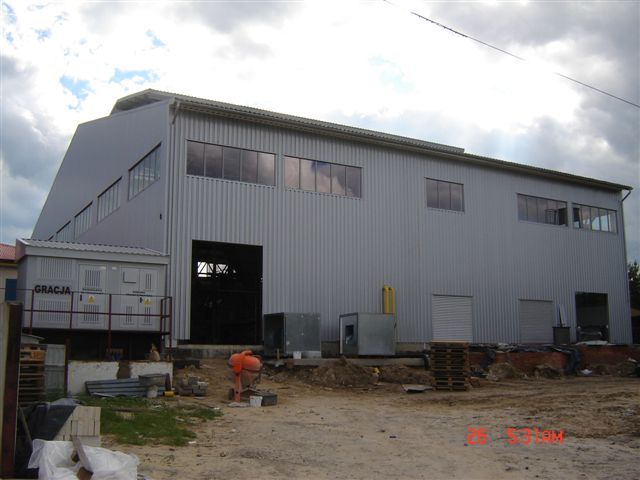

Hala produkcyjna dla Huty Szkła Gospodarczego „Gracja” w Szydłowcu – PB + PW

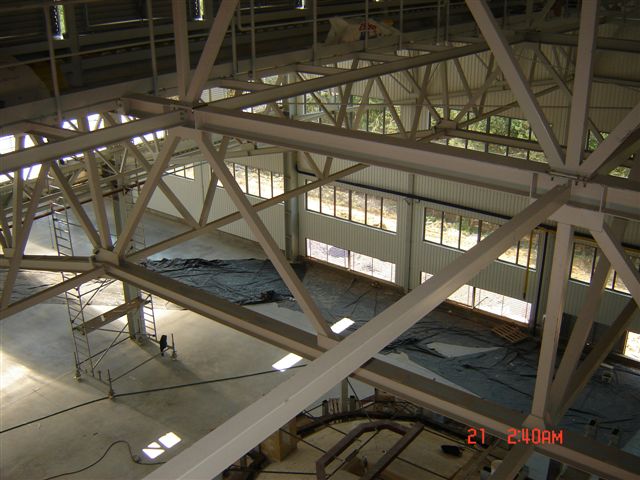

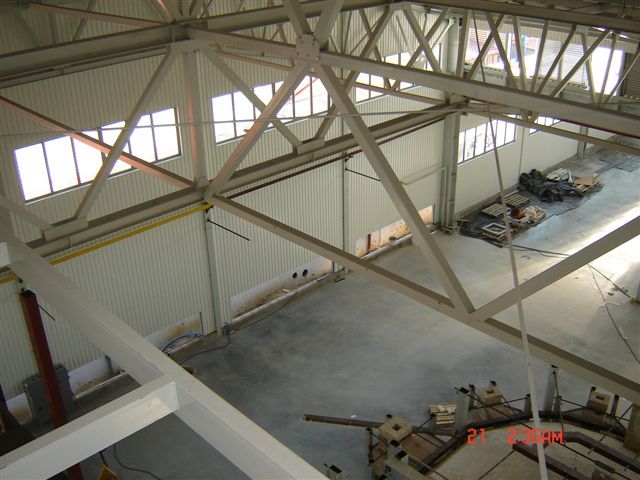

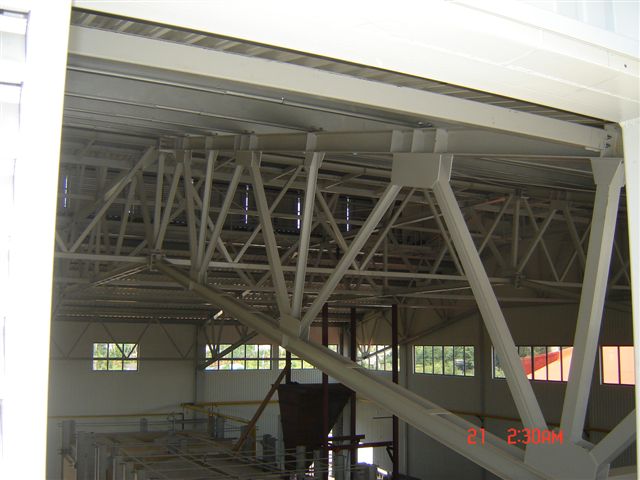

Hala produkcyjna zaprojektowana jako konstrukcja stalowa w układzie szkieletowym, ramowym.
Rama główna dwunawowa 2 x 36m. Słupy typu HKS, rygle ramowe kratowe, płatwie zimnogiete typu „Z”.
Rama niska o rozpiętości 3x12m. Słupy typu HEA, rygle IKS.

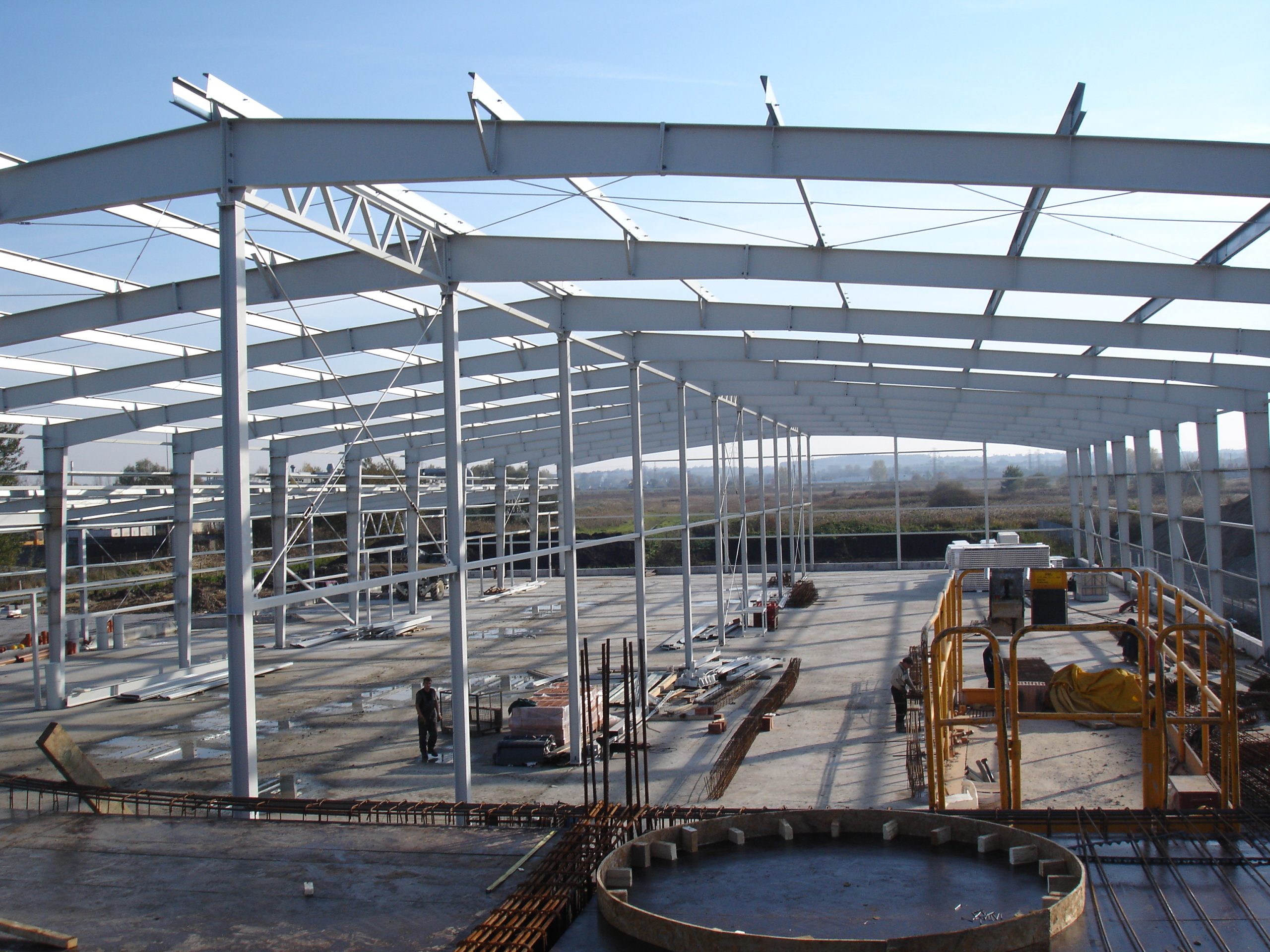

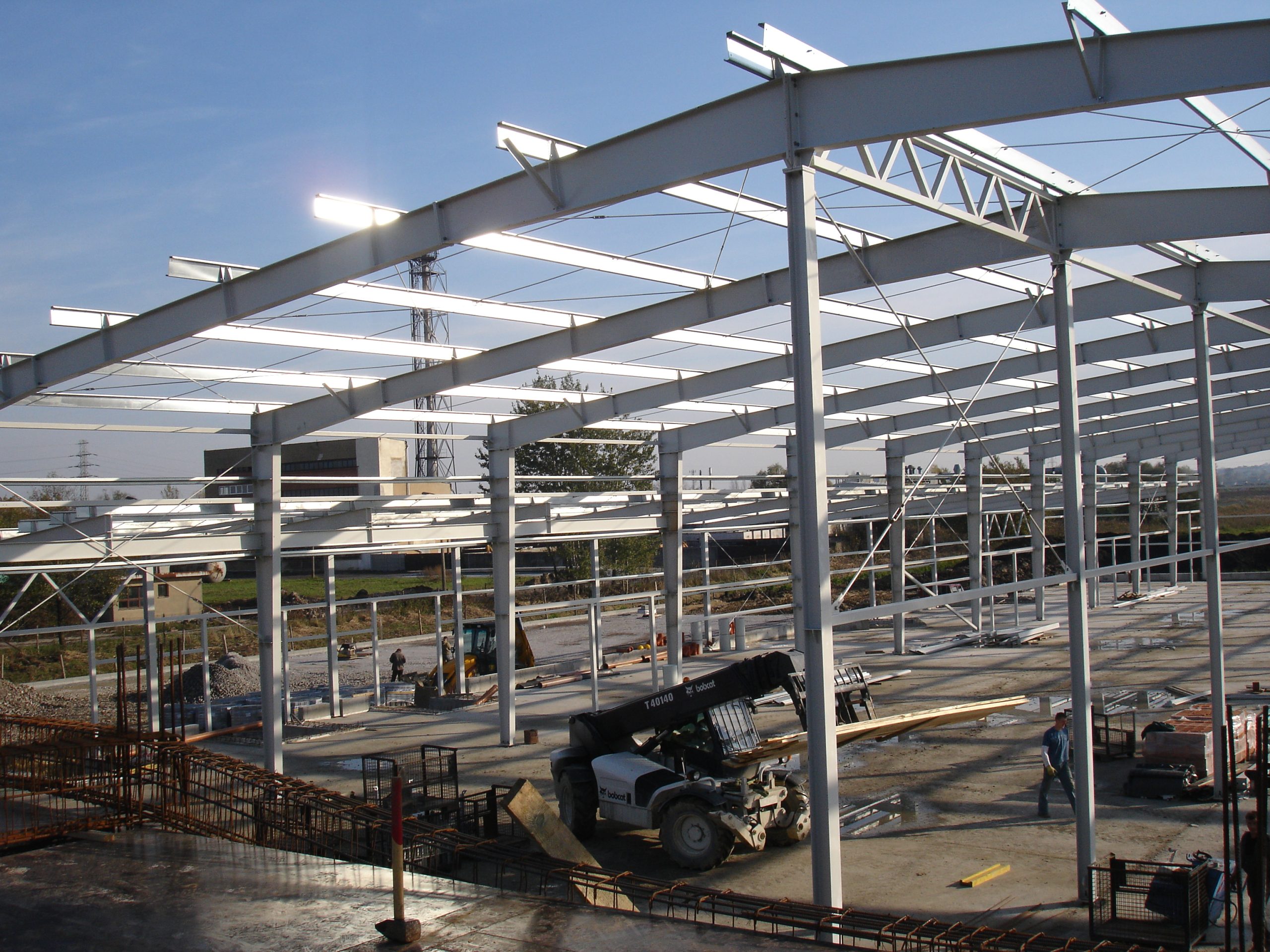

Budynek magazynowo – usługowy dla firmy HAMPOL w Niepołomicach – PB + PW
Projektowany obiekt składa się z dwunawowej hali z przybudówką oraz dwukondygnacyjnego zaplecza magazynowo-socjalnego.

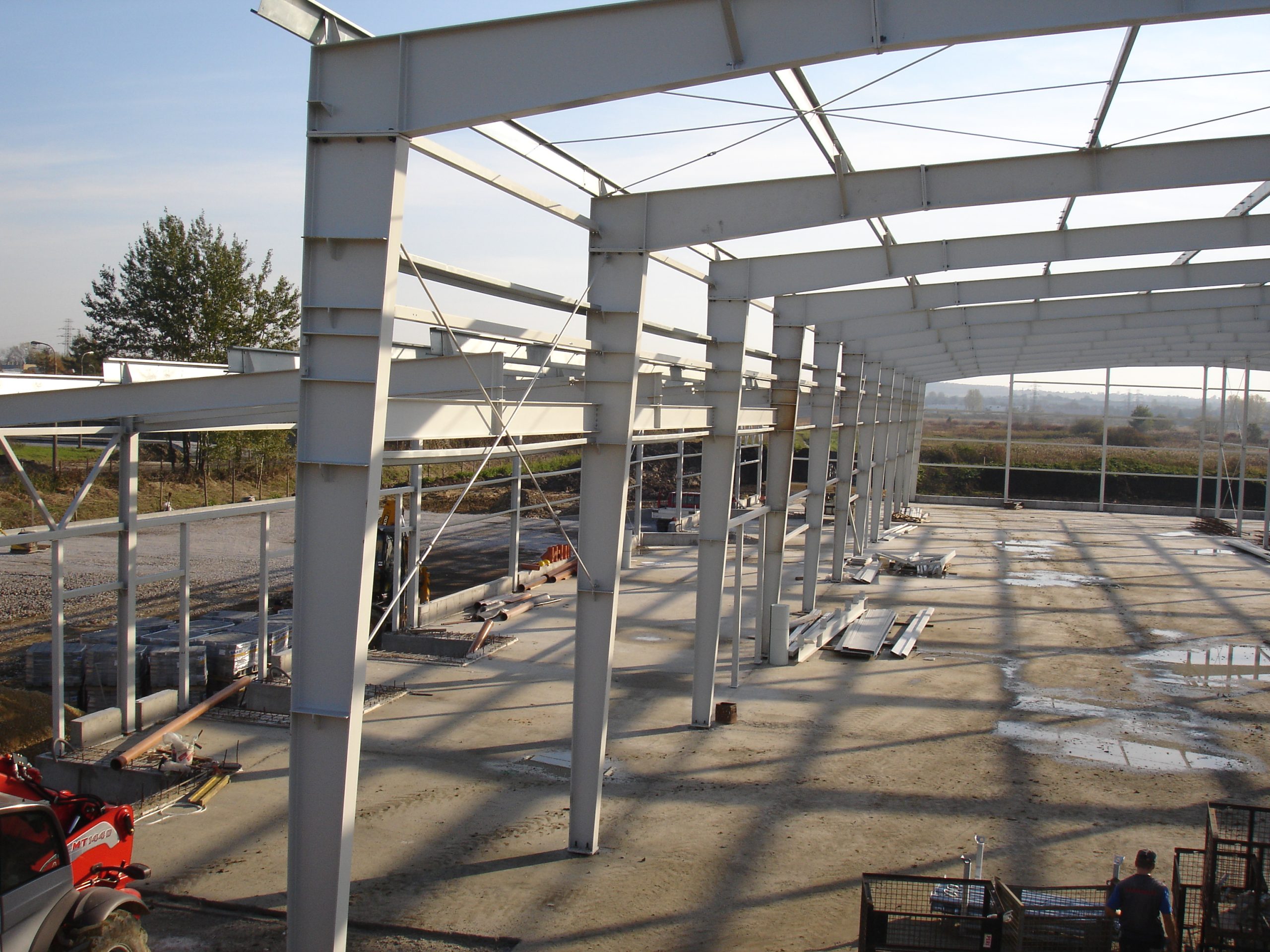

1. Hala

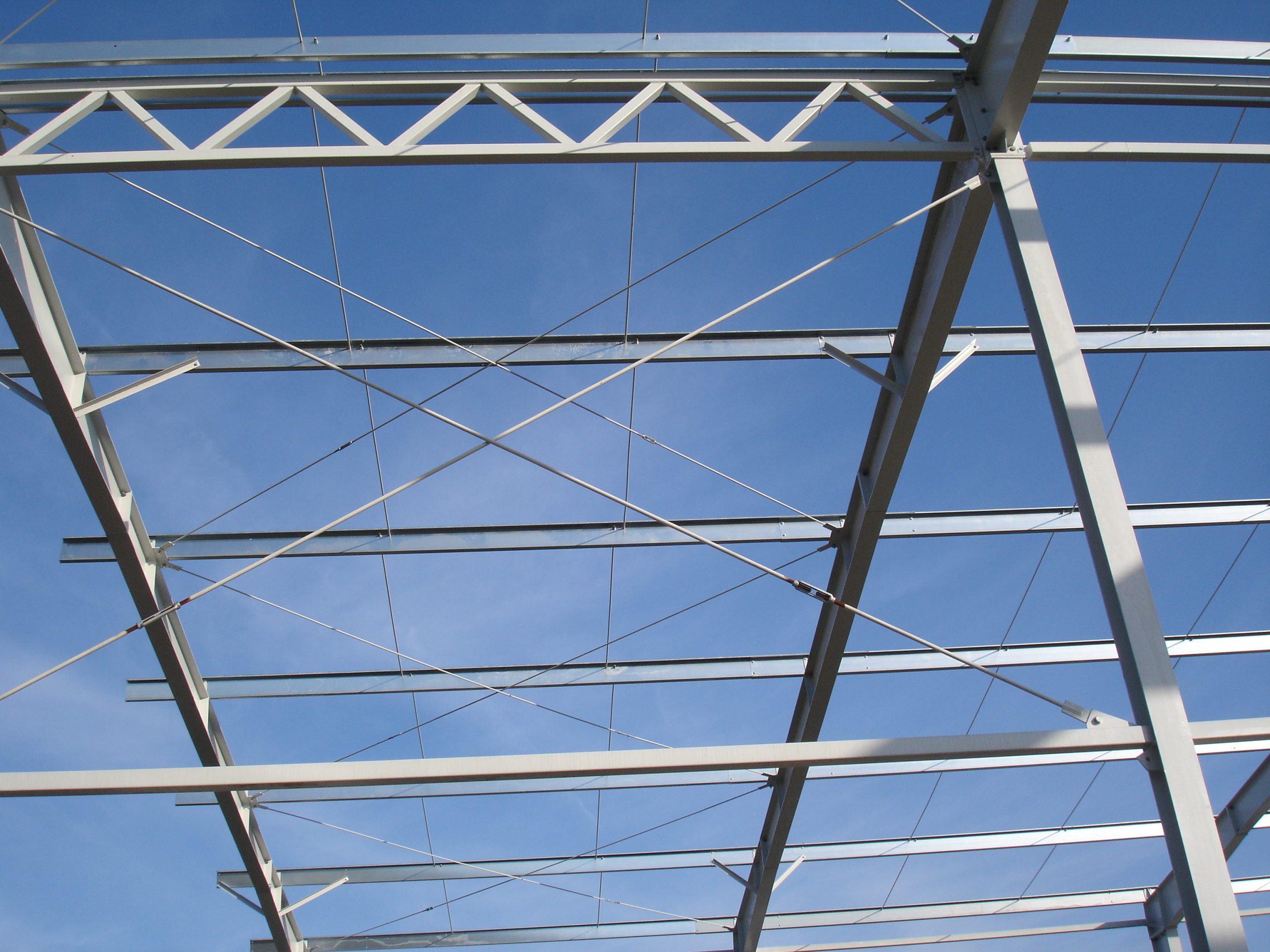

Hala została zaprojektowana jako szkielet ramowy, blachownicowy ze zbieżnymi środnikami. Płatwie zimnogięte typu „Z”.
Obiekt wyposażony jest w doki, bramy i rampy.
2. Zaplecze
Zaplecze zaprojektowano jako dwukondygnacyjny budynek z dachem stalowym. Stropy, słupy i schody żelbetowe wylewane na mokro. Ściany murowane.

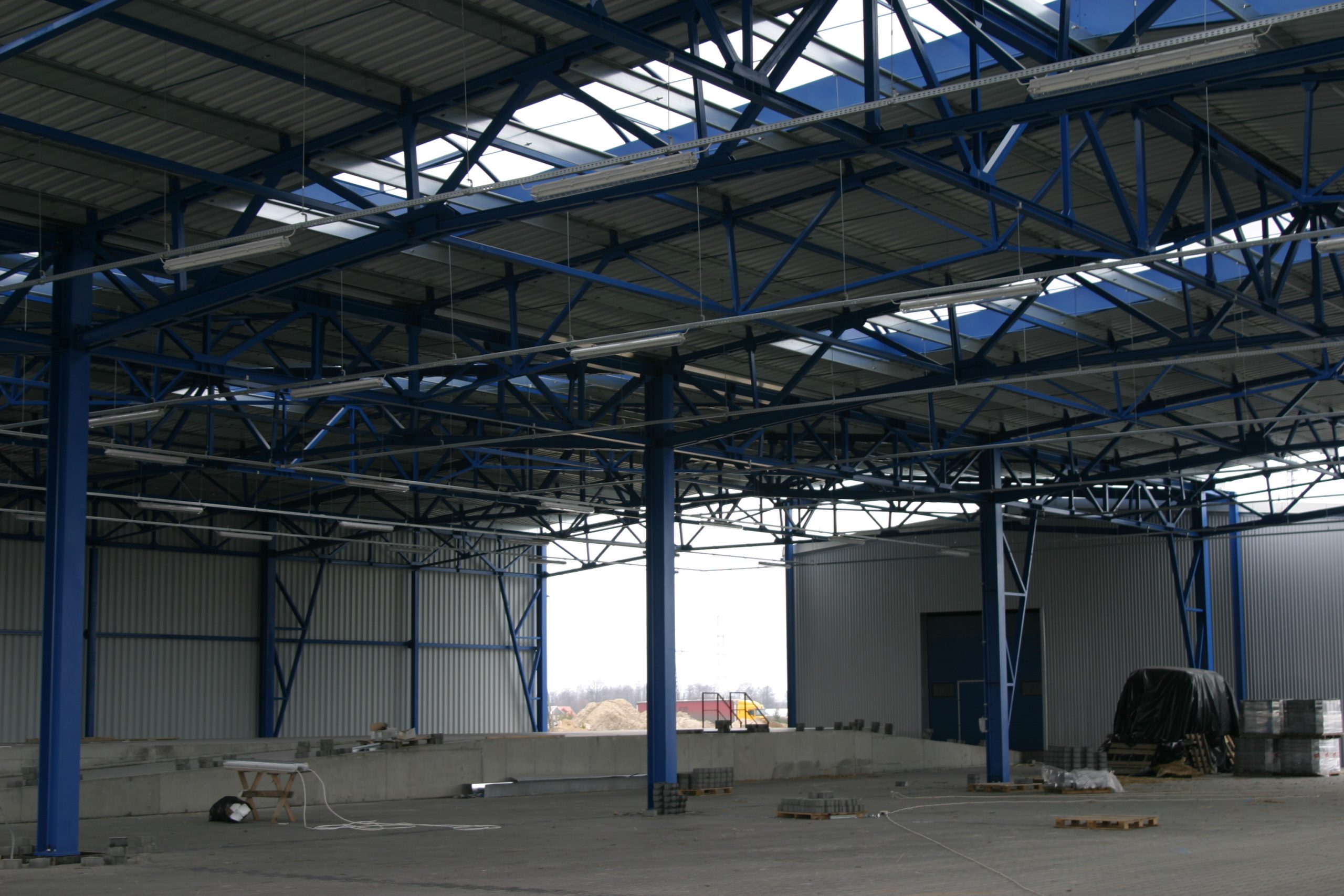

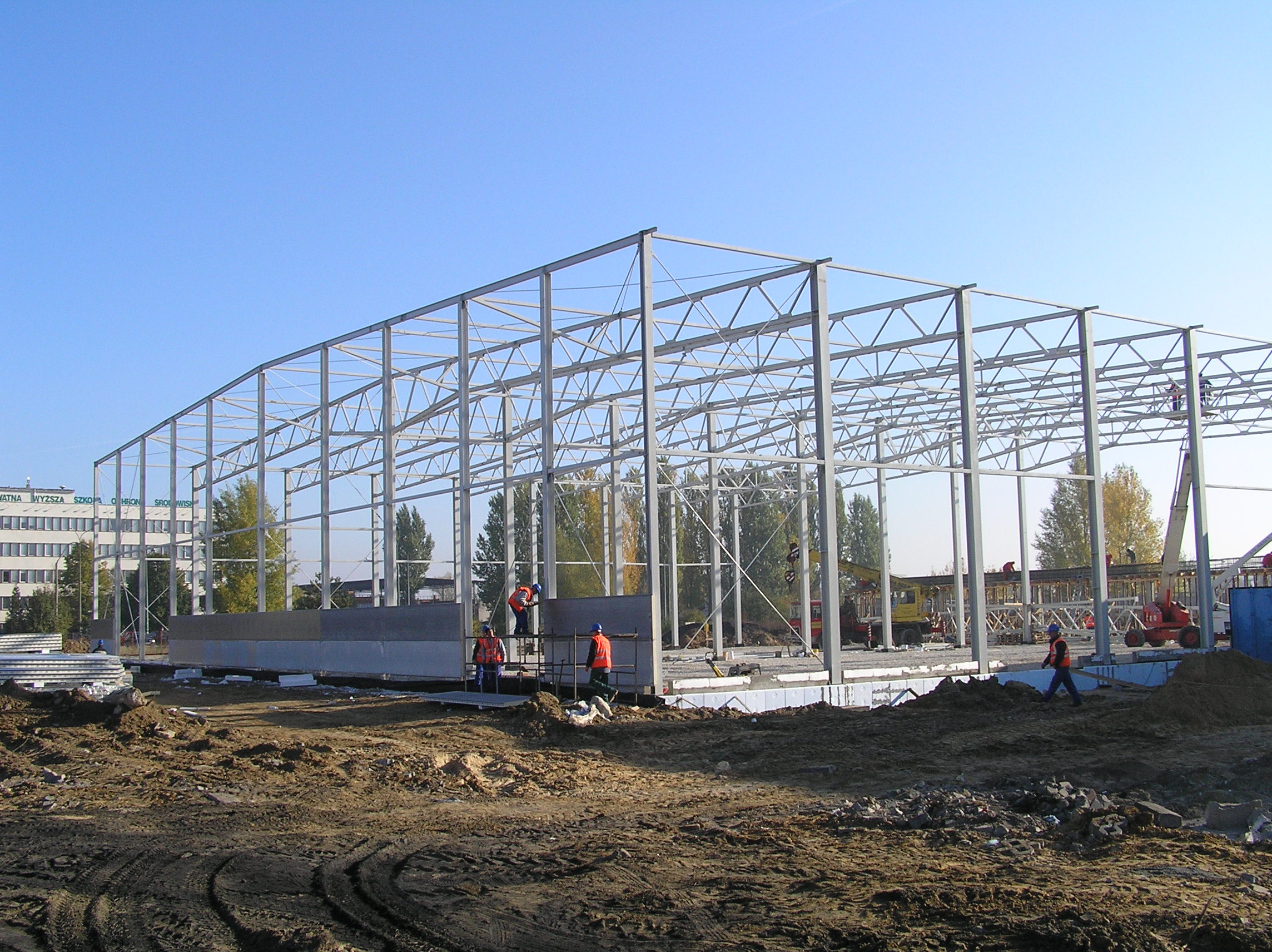

Hala magazynowa dla TREND – GLASS w Radomiu – PB + PW

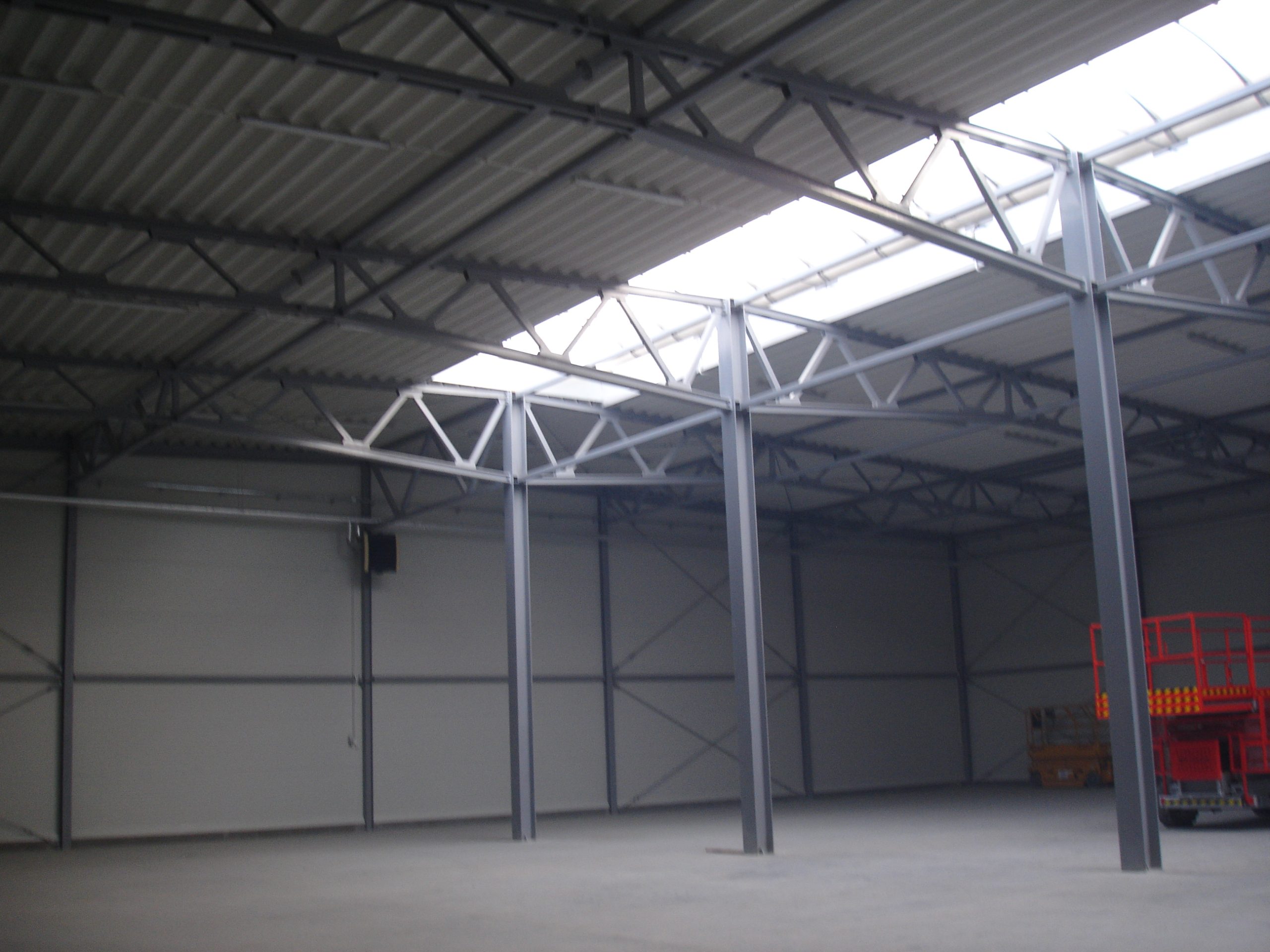

Budynek magazynowy zaprojektowano jako stalowy układ szkieletu ramowego.
Część główna o wymiarach 36,0×54,0m, wysokość 6,10m do spodu wiązara kratowego
Magazyn palet o wymiarach 12,0×37,0m

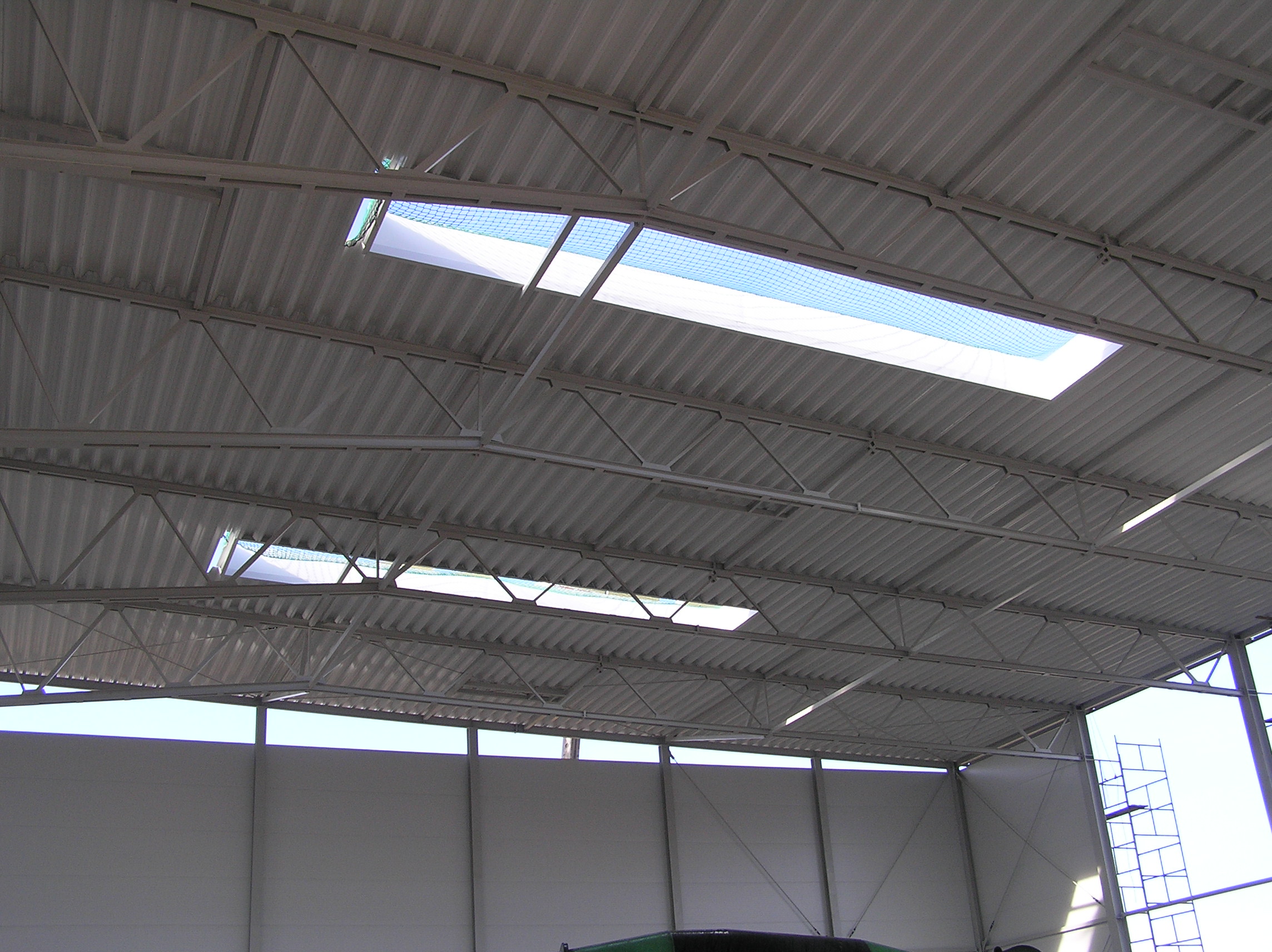

Ramy zaprojektowano z ryglem kratowym i słupami typu HEA. Dach bezpłatwiowy z blachą trapezową wysokofałdową.

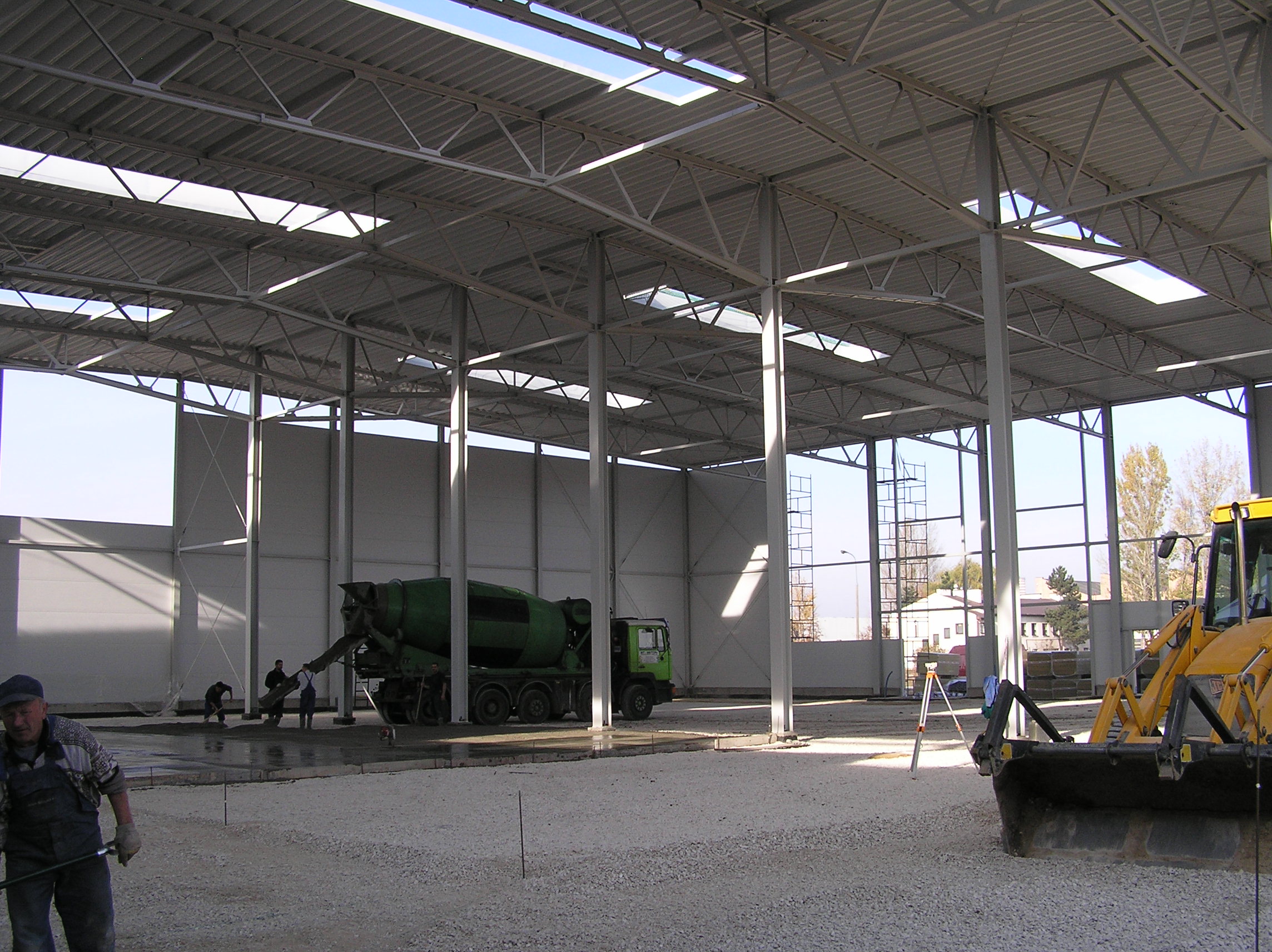

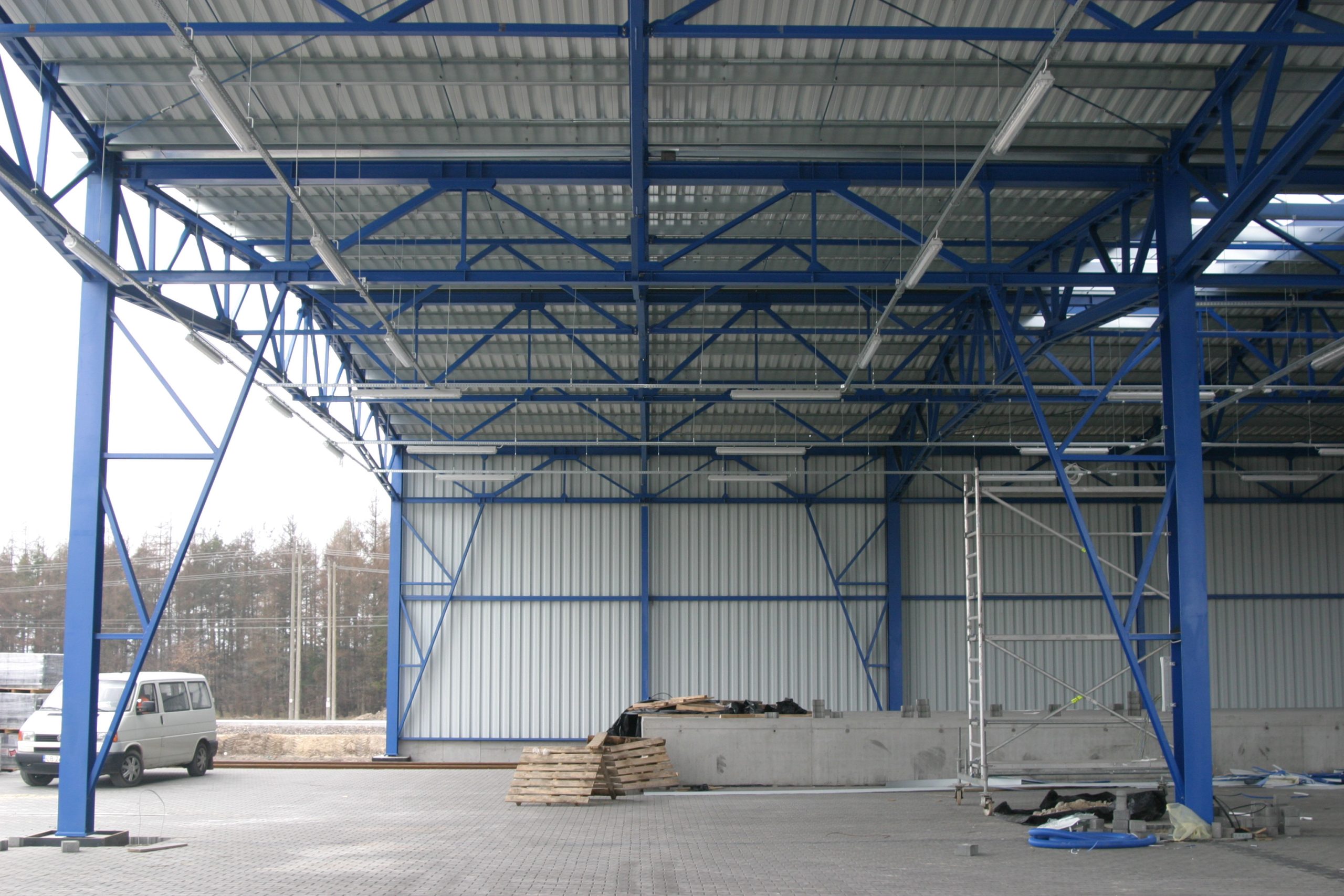

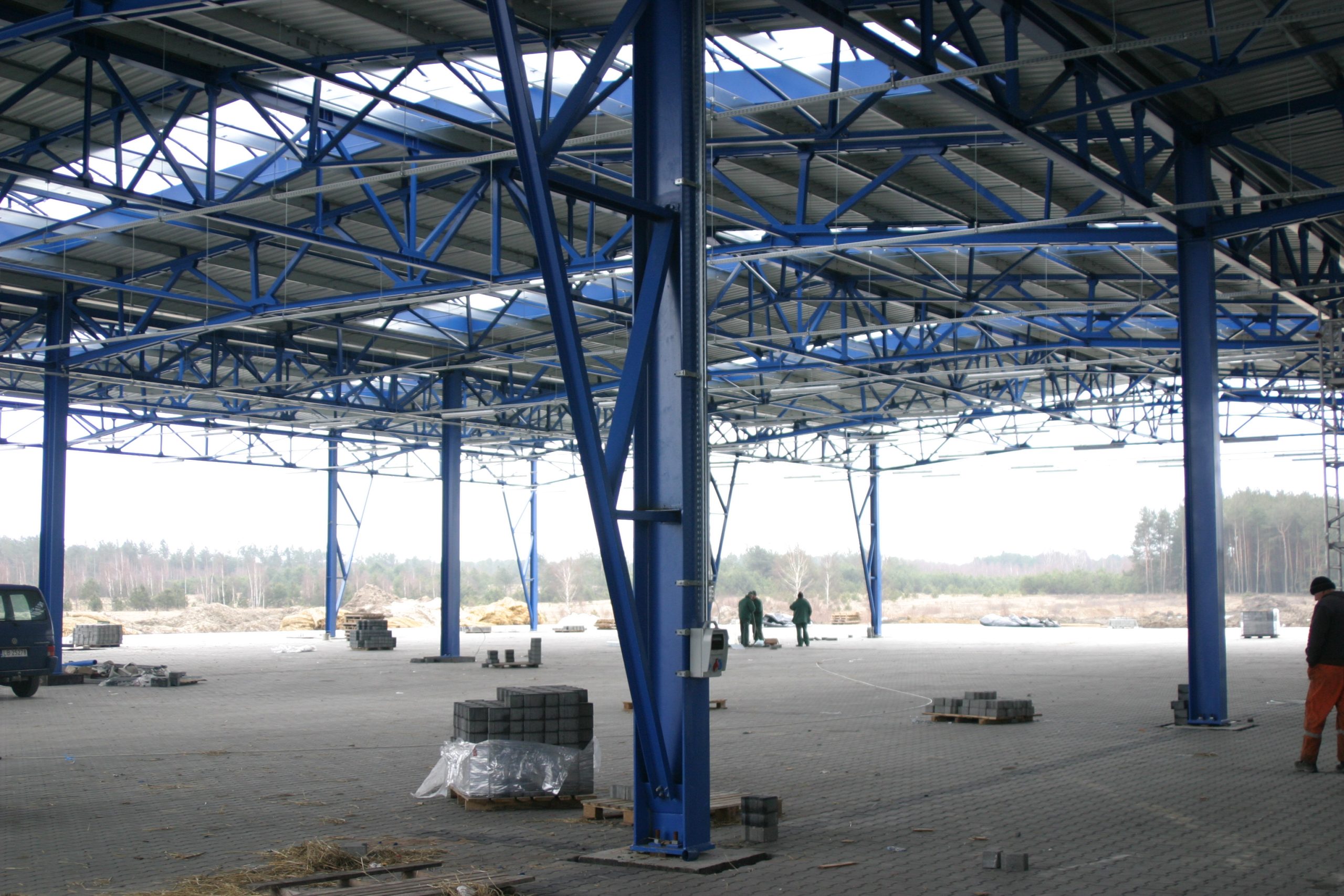

Wiata magazynowa dla terminali przeładunkowo-składowych w rejonie stacji Zaborze k/ Małaszewicz – PB + PW
Wiata magazynowa składa się z dwóch zdylatowanych segmentów:
- segment I – dwunawowa wiata o rozpiętości 2 x 22,5m
- segment II – trzynawowa wiata o rozpiętości 2 x 22,5m + 16,0m
Ramy główne zaprojektowano co 12m. Słupy typu HEA, wiązary kratownicowe.
Elementy pośrednie (kratownice wolnopodparte) opierają się na kratowych podciągach.
Konstrukcję wsporczą pod blachę trapezową na dachu stanowią płatwie zimnogięte typu „Z”.
SPIS GŁÓWNYCH PROJEKTÓW WYKONANYCH PRZEZ
PRACOWNIĘ PROJEKTOWĄ
- Linia technologiczna dla Metalodlew S.A. w Krakowie (zasobniki, konstrukcja wsporcza pod taśmociągi) PB + PW
- Basen sportowy w Chrzanowie – PB + PW
- Budynek KRUS – Placówka Terenowa w Myślenicach PB + PW
- Budynek mieszkalny wielorodzinny 4-kondygnacyjny przy ul. Lipińskiego w Krakowie PB
- Rozbudowa zakładu produkcyjnego ME Polska (hala z suwnicą i budynek administracyjny) – PB + PW
- Adaptacja istniejącej hali dla Tele-Fonika S.C. w Krakowie – Bieżanowie (elementy uzupełniające + konstrukcje wsporcze) – PB + PW
- Hala magazynowa w Nowym Targu dla firmy „WOJAS” – PB + PW
- Pawilon ekspozycyjny towarów przemysłowych dla Spółki Akcyjnej ABM w Krakowie PB + PW
- Hala produkcyjna w Kopalinach dla ZETWU INWEST – PB + PW
- Magazyn spedycyjny SPEDPOL w gminie Nadarzyn – PW
- Hala magazynowo – handlowa dla PHARMA – C – FOOD w Niepołomicach PB + PW
- Hala magazynowa dla firmy POLAN w Żabnie – PB + PW
- Wiata magazynowa w Sułkowicach dla EDEX-POL – PB + PW
- Hala fabryczna w Radomiu dla Huty Szkła TREND – GLASS – PB + PW
- Hala produkcyjna dla Zakładu Rozbioru Drobiu Les – Drób w Niedomicach – PB + PW
- Hala magazynowa dla PPHU AGRA w Żabnie – PB + PW
- Budynek mieszkalny wielorodzinny 11 – kondygnacyjny w Krakowie przy ul. Miłkowskiego – PB + PW
- Konstrukcja osłonowa budynku VIAMOT w Krakowie przy ul. Zakopiańskiej
- Hala produkcyjna dla ZWC Boloil w Bukownie – PB + PW
- Hala produkcyjna w Hucie Szkła „DAMARA” w Dębnie – PB + PW
- Budynek magazynowy dla PPHU „GRASS” s.j. w Zabierzowie – PB + PW
- Rozbudowa Huty Szkła TREND GLASS w Radomiu – hala magazynowa i budynek biurowy – PB + PW
- Kryta pływalnia i hala sportowa w Węgierskiej Górce – PB + PW
- Komin stalowy wysokości 48m dla TREND GLASS w Radomiu – PB
- Fundamenty hali magazynowej Coca Cola w Niepołomicach – PB + PW
- Hala produkcyjna i komin stalowy dla Huty Szkła Gospodarczego „Gracja” w Szydłowcu – PB + PW
- Hala magazynowa warzyw w Krakowie – PB + PW
- Malarnia kontenerów dla LIGNA Olkusz – PB + PW
- Rozbudowa Zakładu „WOJAS” w Nowym Targu – PB + PW
- Budynek biurowca przy ul. Balickiej w Krakowie – PB + PW
- Hala produkcyjna (z suwnicą) dla firmy TARRO w Krakowie – PB + PW
- Budynek magazynowo – usługowy dla firmy HAMPOL w Niepołomicach – PB + PW
- Hala magazynowa dla firmy MAG-KRAK w Krakowie – PB + PW
- Hala magazynowa dla firmy POLAN w Żabnie – PB + PW
- Budynek sportowo – rekreacyjny dla KS Podgórze w Krakowie przy ul. Dekerta – PB + PW
- Hala magazynu warzyw w Ciborowicach k. Proszowic – PB + PW
- Hala produkcyjna dla firmy BOBICKI w Krakowie – PB + PW
- Budynek produkcyjny w Niepołomicach dla firmy MARIBUD – PB + PW
- Hala magazynowa w Krakowie przy ul. Lindego – PB + PW
- Hala magazynowa dla TREND – GLASS w Radomiu – PB + PW
- Hala produkcyjna (z suwnicami) wraz z zapleczem magazynowym i socjalno-biurowym dla Krakowskich Zakładów Odlewniczych ZREMB w Nowym Brzesku – PB + PW
- Konstrukcje pod linie technologiczne w odlewniach: LUBLIN w Lublinie, METALODLEW S.A. w Krakowie, MAGNUS NORD Sp. z o.o. w Toruniu, WIKTORYJKA Sp. z o.o. w Zawierciu, BIAŁYSTOK S.A. w Białymstoku i inne
- Wiata magazynowa dla terminali przeładunkowo-składowych w rejonie stacji Zaborze k/ Małaszewicz – PB + PW
- Hala wystawienniczo-szkoleniowa dla firmy „Dematec” w Niepołomicach – PB + PW
- Budynek przechowalni płodów rolnych we Wroninie – PB + PW
- Hala magazynowa w Nieszkowicach Wielkich + PB + PW
- Hala magazynu warzyw w Ciborowicach k. Proszowic – etap II – PB + PW
- Budynek chłodni w Rogowie, gm. Opatowiec – PB zamienny + PW
- Budynek biurowy w Krakowie dla KPR PRODLEW- Kraków – PB + PW
- Rozbudowa hali dla DHOLLANDIA w Krakowie – PB + PW
- Hala produkcyjna w Nowym Brzesku dla firmy Walker – PB + PW
- Hala warsztatowa dla VOLVO Sp. z o.o. w Skawinie – PB + PW
- Magazyn opakowań w Tyliczu dla Coca Cola PB+PW
- Pomost techniczny w Tyliczu dla Coca Cola PB+PW
- Budynek magazynowy w Biertowicach dla firmy VERNITECH sp. z o.o. PB+PW

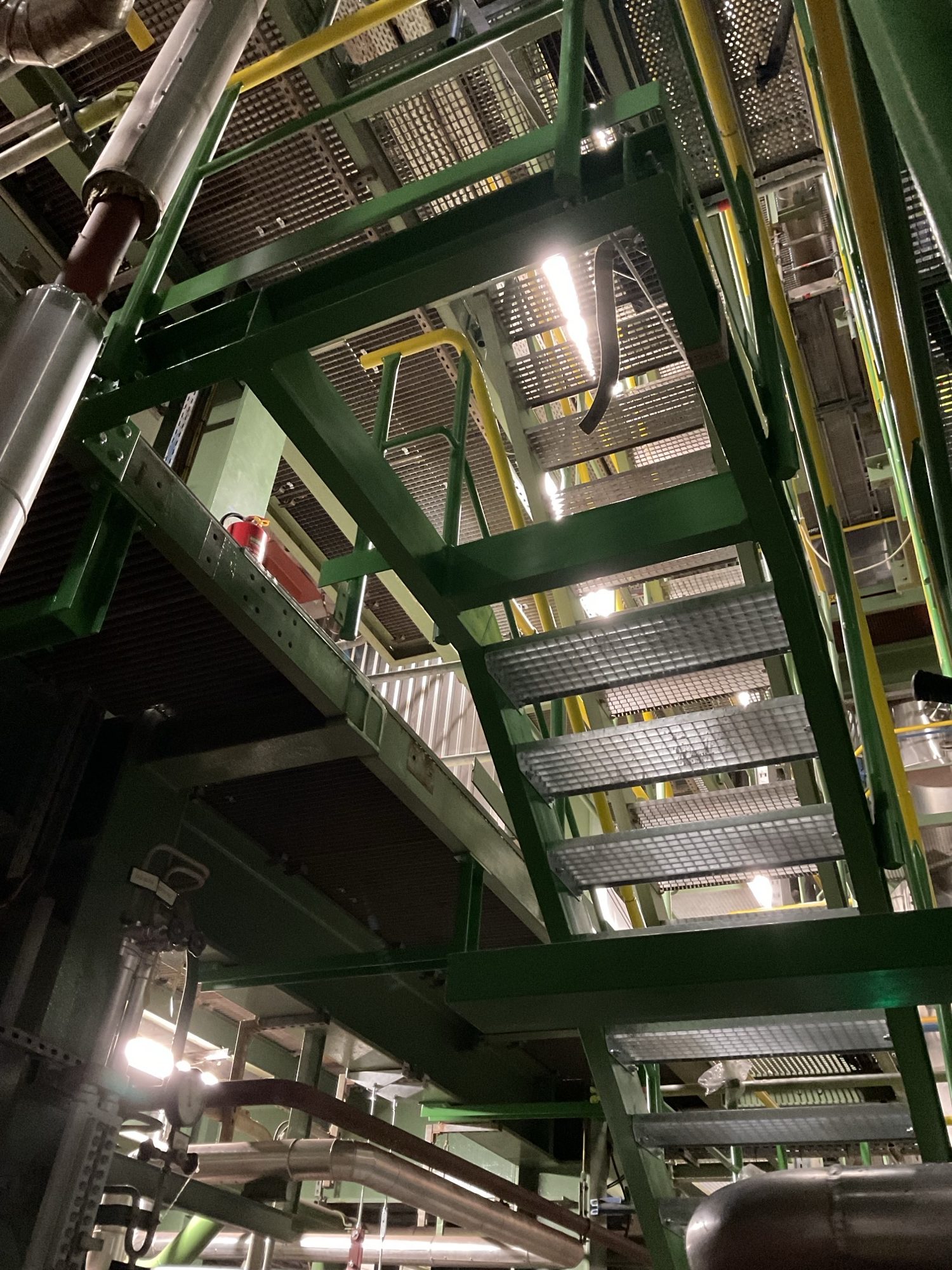

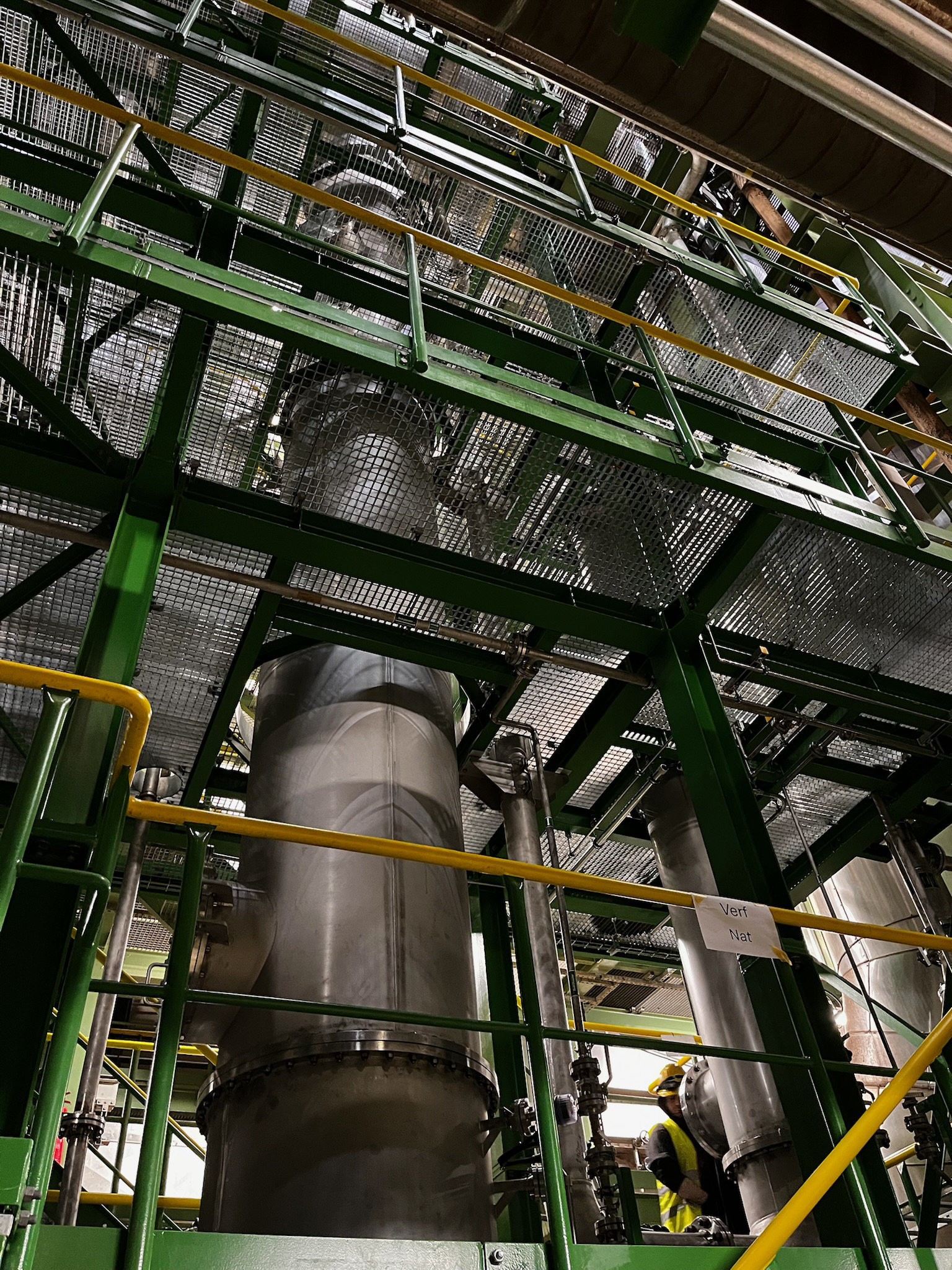

- Konstrukcja wsporcza pod instalację oczyszczania w Holandii
Ponadto:
– liczne projekty remontów, przebudowy, nadbudowy i wzmocnień istniejących konstrukcji
– pawilony handlowe dla JMD (Biedronka) w Krakowie (przy ul. Powstańców, ul. Łużyckiej, Al. Andersa) w Łęcznej, Lubartowie, Ruciane Nida, Terespolu, Żyrardowie, Kurowie, Lesku, Ożarowie
– dwa zespoły domów jednorodzinnych w Rząsce (2 x 10 domów)
– kilkanaście domów jednorodzinnych pojedynczych
– konstrukcje wsporcze pod linie i urządzenia technologiczne w różnych zakładach produkcyjnych (w tym dla firmy niemieckiej z budową w Niemczech, Norwegii, Austrii, Holandii)
Ponad 90% powyższych projektów to konstrukcje stalowe
